Evaluation board na bazie proj. Mirley'a

Jakiś czas temu "wpadł mi w ręce"  PDF'ik dotyczący  True Bypass Looper'a pod stuff gitarowy. Zadaniem takiego urządzenia w systemie gitarowym jest   dynamiczne modyfikowanie  toru audio w pedalboard'zie oraz trybów pracy wzmacniacza  na bazie preset'ów wcześniej zdefiniowanych w pamięci przez usera. Zainspirowała mnie ta strona: www.aresaudio.com. Dlatego aby wystartować, "pożyczyłem" odrobinę PDF'ów z sieci, zakupiłem dwie dobre książki i do dzieła!!!  Postanowiłem zbudować płytkę rozwojową do programowania - sklepowe gotowce ładne  - ale ceny już mniej. Na początku sam projektowałem laminat pod Atmege 8, ale stwierdziłem, że to "wymyślanie koła", i w sumie pewnie nie będę się kisił tylko na tym scalaku. Zacząłem szukać gotowych "amatorskich" rozwiązań.  Wybór padł na dobry do wykonania w warunkach domowych układ kolegi Mirley'a. Jednowarstwowe PCB, fajnie obsadzone układy peryferyjne....np. wyświetlania: LCD/LED na switch'ach - eliminacja plątaniny kabli, wymienne "bazy" z procesorem co zapewnia doskonałą skalowalność projektów, programator USBASP wbudowany w układ, (programowanie układów osadzonych na płycie i z pomocą taśmy na zewnątrz), itd  . ...poniżej moje wypociny

Strona projektu autora :http://mirley.firlej.org/uniwersalna_plytka_testowa_avr

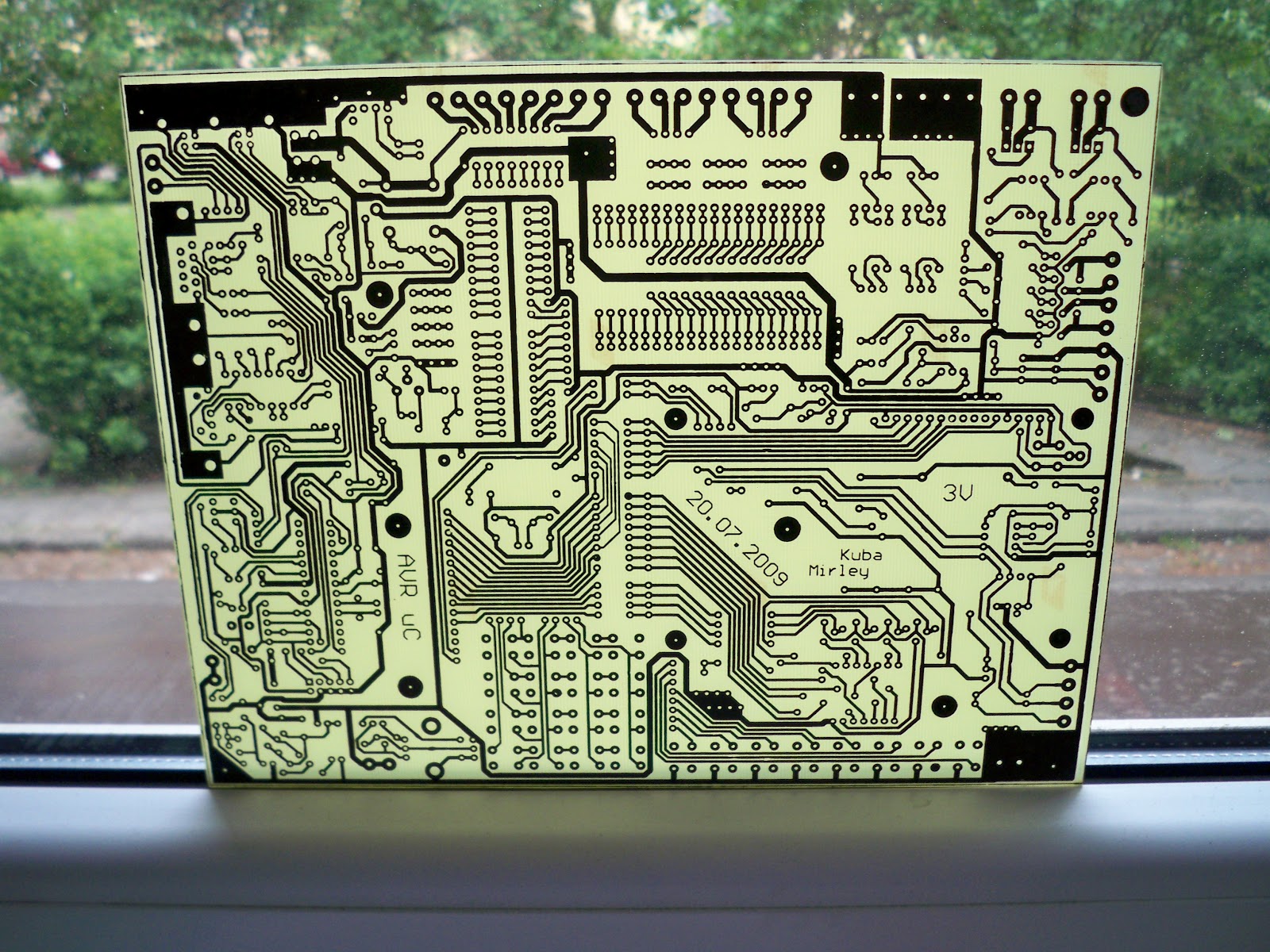

...i się zaczyna ...klasycznie "na żelazko" ...oczywiście laminarkę robię drugi rok heheheh...powoli ale dokładnie (jeszcze nie zrobiłem: 17.02.2013 ;) ). Wydruk na laserze w dobrej jakości na papierze kredowym.

lekka wtopa ....laminat jest "za_miękki" ...potrzebna poprawka na sztywniejszym laminacie. Czekam na laminat i resztę elementów. ("przeminęły" dwa tygodnie) ...Tak już po jakimś czasie.....;) ....  Jeszcze większą wtopą okazało się samo skalowanie wydruku na papierze. Dopiero po wytrawieniu :/ załapałem tę kwestię - dokładniej...wydrukowany znacznik 3cm nie jest 3 centymetrami  ;)...ale PCB wyszło  zawodowo...z dobre 10 minut zastanawiałem się  jak to możliwe że zakupiłem nieznormalizowane listwy kołkowe i nie pasują do mojego laminatu heheheheh ...że są za szerokie.  Dopiero pomiar  wspomnianego znacznika uzmysłowiły mi przyczynę problemu ;) ....wykonany laminat i wspomniana wtopa.



--------------2012-05-15------------------

Zrobiłem nowe laminaty w poprawnym skalowaniu. Zrobione są z groobszego PCB i groobszej miedzi - 75um. PCB jest znacznie sztywniejsze co dla tego typu projektu (liczne manipulacje) jest dobre. Chodzi głównie o wytrzymałość...na fotach już wytrawiony, przycięty ale jeszcze  z warstwą proszku (przeciw utlenianiu) laminat. Kolejne kroki to: cynowanie pastą lutowniczą  "na opalarkę", wprasowanie warstwy opisowej po stronie elementów, wiercenie  i lutowanie elementów.

 -------15-02-2013------
Wiercenie, przymiarki. Mam ekran LCD o wymiarach nie pasujących do laminatu jeśli chodzi o
podpory. Laminatu nie cynuje. Nanoszę tylko opisy. Pokryje tylko miedź kalafonią .

 -------24-02-2013------
Małymi kroczkami do przodu - wiercenie i przymiarki

 -------01-03-2013------
PCB bazowe dla procesorów Atmega8 i 16/32. Opisy termotransferem...pierwszy raz stosuję tę technikę. Jutro robię dużą  płytkę na płycie grzejnej u kumpla w warsztacie, dlatego taka mała przymiarka dzisiaj. W sumie po raz kolejny doceniam takie oto narzędzie:

polecone kiedyś przez znajomego...Z tym wałkiem ze sklepu dla plastyków (pewnie jakieś akwatinty, techniki kwasami, itp) na luzie robi się laminaty. Jeśli nie ma się laminarki
to jest dobra alternatywa + żelazko. Żelazko odwrotnie między kolanami dla unieruchomienia, laminat, papier i wałek ...2 minuty i do wody z płynem.



Lutowanie to już inna historia. "Pistoletówka" jako jedyna działająca nie daje rasy.

Dziwnie szybko przepala mi drut miedziany, możliwe że zacznie przegrzewać ścieżki... i tak już dość cienkie, skacze cyna. Dwa razy skleiły mi się sąsiednie ścieżki - masakra z odkręcaniem tego. Całość przemierzyłem miernikiem, nie ma kiksów, zwarć.Na koniec przemyłem acetonem z kalafonii bo nie odmawiałem sobie  hehehe.





 -------03-03-2013------
Opisy i nitrokalafonia po oczyszczeniu z tonera ścieżek na dużym PCB. Wydruk ładnie chwycił do płytki. Jakieś 4 minuty wałkowania przy temperaturze "250stp.C"



 -------10-03-2013------

Niekończące się spawanie ;). Mam pożyczoną lutownicę z dość grubym grotem.

Dość ciężko się lutuje. Aby ładnie łapały luty nie żałuję kalafonii  co widać na fotografiach.

Z 4 wtopy na płytce ...będę musiał "odessać" cynę Wick'iem.

 -------10-03-2013------
Skończyłem prace nad płytką. Dodatkowo zrobiłem do zaprogramowania atmega8 w USBASP programator STK200. No focie poniżej widać płytki.

 Na tej focie poniżej widać pająka do programowania układu. Wsad wgrałem przy użyciu kompilatora BASCOM-AVR + STK200 - bez problemów najmniejszych. Jedynym problemem było złe wlutowanie podstawki w płytkę dla programatora USBASP i wkładanie błędnie (z uporem barana) odwrotnie układu po zaprogramowaniu. O dziwo za pierwszym uruchomieniem poszło bez problemu (czyli błędnie odczytałem oznaczenia) Ale jednak później zaczołem kombinować z ustawieniami Fusbit'ów w kontekście możliwości programowania tylko w trybie SlowSCK, co zaowocowało zablokowaniem chipów (ustawiłem zewnętrzny zegar) - i kolejna próba niestety była wymagana  :) Dopiero opis na laminacie mnie oświecił.


---05-12-2013---
Zestaw  wreszcie działa. Zabawa rozpoczęta.
